Ядр феррита EMI

V180322H EMI ферритное ядро для изоляции трансформатора тока Эдди

Все категории

Плоское ядр феррита

Свяжитесь с нами

Miss. Vicky Lee

vip6@szviip.com

19925448748

Свяжитесь сейчас

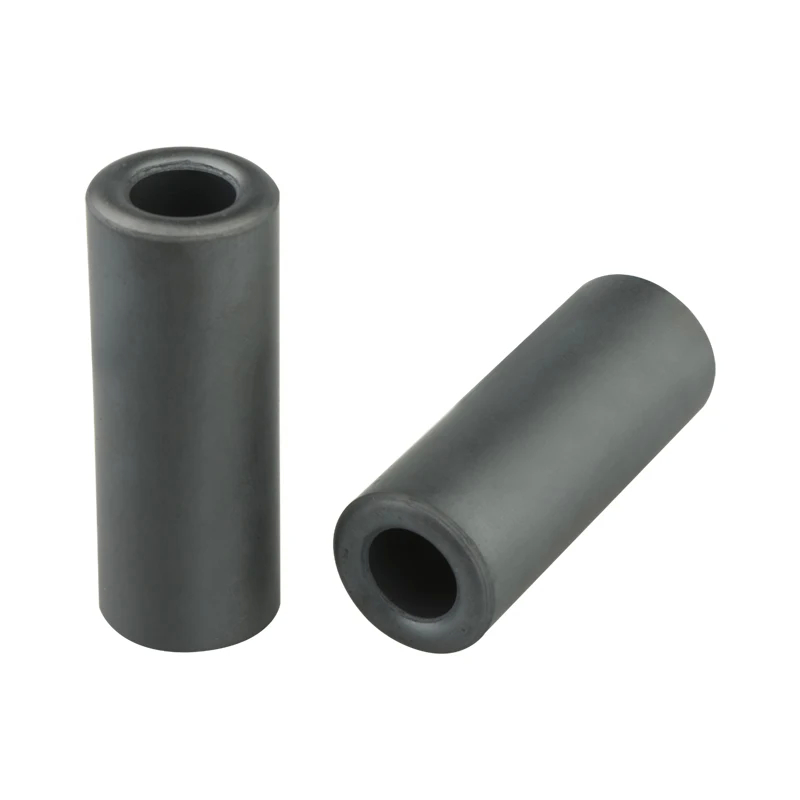

V180322H EMI ферритное ядро для изоляции трансформатора тока Эдди

Наименование марки:	VIIP
Номер модели:	V180322H
МОК:	100 шт.
цена:	Подлежит обсуждению
Условия оплаты:	T/T, Western Union

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Rohs Reach

Материал:

Наименование продукта:

ферритовые материалы

Применение:

для трансформаторов

Модель:

V180322H

Поставка способности:

5k на одна неделя

Выделить:

Трансформатор EMI Ферритовое ядро

V180322H EMI Ферритное ядро

Изоляция ферритового ядра трансформатора Эдди EMI

Описание продукта

Трансформатор ферритового ядра ферритового тороидного ядра

Быстрая подробность:

1.Модель:Трансформерное ферритное ядро/изоляторное ферритное кольцо
2Номер части: V180322H
3Размер: ОД=17.42 мм ИД=9.53 мм Х=28.58 мм
MOQ: 100 шт.

Размер (мм)

V180322H EMI ферритное ядро для изоляции трансформатора тока Эдди 0

А.	170,42 ± 0,5 мм
В.	28.58 土 0,75 мм
В	90,53 ± 0,3 мм

Описание:

Это кольцо из феррита, а не магнит.

Он обладает характеристиками изоляции вихревого тока, низкой проницаемости и сдерживающих помех.

Электрические характеристики

项目 ТЕСТ ИТЕМ +	электрические характеристики Электрические характеристики						尺寸 ((单位: мм) Размер (единица:皿)
	Q.	Л	Zl	Z2	Z3	Z4	А.	В.	c	D	Е	F
			144REF	214	410REF		17. 42	28.58	9, 53
			- Что?	- Что?	- Что?		0. 5	0. 75	0.3
			- Что?		- Что?		0. 5	0. 75	0.3
1			138. 6	218. 2	441. 2		17. 30	28.30	9. 35
2			140. 2	228.4	440.4		17. 40	28.40	9. 37
3			140. 0	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223. 0	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17. 35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9. 38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17. 27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
x			139. 52	221. 67	439.87		17. 30	28.30	9.40
Y I N			y	y	y		y	y	y

Спецификации:

V180322H EMI ферритное ядро для изоляции трансформатора тока Эдди 1

Применение:

Широко используется в трансформаторах мощности, трансформаторах тока, трансформаторах приборов, индукторах, удушателях, балластах, стабилизаторах и регуляторах напряжения, трансформаторах сварки, широкополосных трансформаторах,фильтры, и т.д.

V180322H EMI ферритное ядро для изоляции трансформатора тока Эдди 2

Как мы выбираем клип на ферритном ядре

При выборе клеевого ферритового ядра для подавления EMI необходимо учитывать несколько факторов, чтобы убедиться, что ядро эффективно для конкретного применения.

Диаметр кабеля: Выберите ферритное ядро, которое совместимо с диаметром кабеля или провода, на котором оно будет установлено.так что важно выбрать ядро, которое может надежно закрепиться на кабель, не будучи слишком свободным или слишком плотно.

Диапазон частот: определяется диапазон частот электромагнитных помех, которые необходимо подавлять.Различные материалы феррита и конструкции ядра оптимизированы для конкретных диапазонов частотВыберите ферритное ядро, которое подходит для диапазона частот EMI, который необходимо смягчить.

Материал и импеданс: Ферритовые ядра доступны в различных материалах и с различными характеристиками импеданса.Материал и импеданс ферритового ядра должны быть выбраны на основе типа EMI и импеданса кабеля или цепиБолее высокие импедансные ферритовые ядра более эффективны при подавлении высокочастотных ЭМИ.
