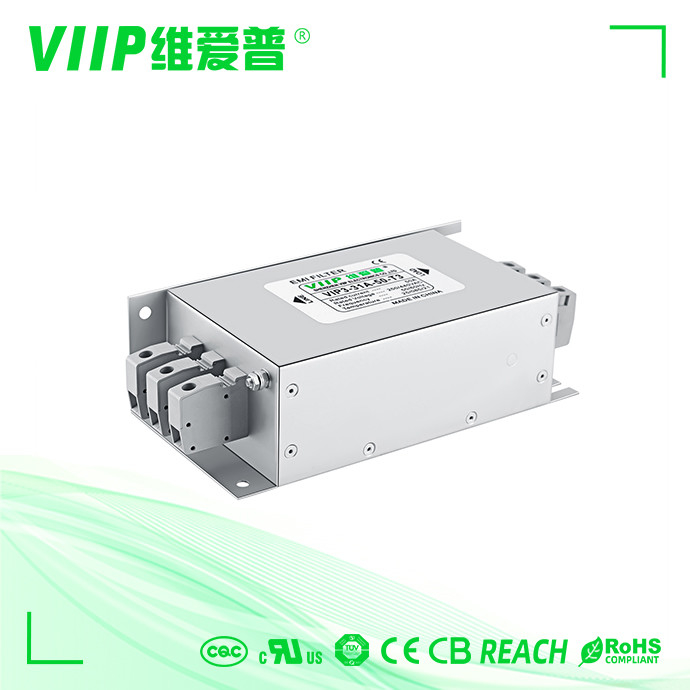

Фильтр Эми низкого тока утечки трехфазный для упаковывая машинного оборудования

Наименование марки:	VIIP WeiAiPu
Номер модели:	ВИП3-32Б-50
МОК:	1 шт.
цена:	Подлежит обсуждению
Подробная информация об упаковке:	333318
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE TUV UL CQC

Наименование товара:

3-ФАЗНЫЕ ЭМИ-ФИЛЬТРЫ ПЕРЕМЕННОГО ТОКА

Номинальное напряжение:

110/250 В переменного тока

Номинальный ток:

Минимальный заказ:

5 шт.

ЭМС-фильтр

Применение:

Электронное оборудование, лазерное оборудование

Импеданс ввода:

МИНУТА 500VDC/100MOHM

Диапазон частот:

от 150 кГц до 30 ГГц

Температура хранения:

-40°C~+85°C

Положение:

Фильтр EMI

Частота работы:

50/60 Гц

Номинальная центральная частота:

50/60 Гц, 10 КГц ~ 30 МГц, 50/60 Гц ((МГц)

Размеры:

Разница в моделях

Порт:

Шэньчжэнь

Стиль окончания:

Плинты для сварки

Номинальный ток:

Различные

290 г-1000 г

Сопротивление изоляции:

≥ 100 МΩ

Соответствует требованиям Rohs:

Да, да.

Влажность:

≤ 95% RH

Поставка способности:

2000 шт в течение 10-15 дней

Выделить:

Трехфазный электромагнитный фильтр CE

трехфазный электромагнитный фильтр 50 А

трехфазный электромагнитный фильтр 110 В переменного тока

Описание продукта

трехфазный электромагнитный фильтр для упаковочного оборудования Низкий ток утечки

VIP3-32B-50(B032S0709) ред. 4.0.pdf

3-фазный 3-линейный фильтр электромагнитных помехСпецификация:

Предмет	VIIP 3-фазный 3-линейный фильтр электромагнитных помех
номер части	ВИП3-32Б-50
Номинальное напряжение	250/440 В переменного тока, 50/60 Гц
Рабочая частота	от постоянного тока до 60 Гц
Номинальные токи	3~200А@40°С
Хипот Рейтинг	ЛЛ 2250 В постоянного тока
	ЛГ 2700В постоянного тока
Климатическая категория	-25°К~+85°К(25/85/21)
Дизайн, соответствующий	UL1283, CSA C22.2 № 8,
	МЭК/ЕН 60939,
	ЦКК ГБ 15288/ГБ 15287-2008
Образцы	на складе

3-фазный 3-линейный фильтр электромагнитных помехХарактеристики:

Деталь №	Номинальный ток [А]	250 В переменного тока/50 Гц при 20°C Ток утечки [мА]	Физические размеры	Электрические схемы	Терминалы	Вес [г]
ВИП3-32Б-10	10А	<4,0 мА	Рис 2	Рисунок 1	М4	1400
ВИП3-32Б-20	20А	<4,0 мА	Рис 2	Рисунок 1	М4	1400
ВИП3-32Б-50	50А	<6,0 мА	Рис 2	Рисунок 1	М6	1600
ВИП3-32Б-100	100А	<6,0 мА	Рис 2	Рисунок 1	М8	3700
ВИП3-32Б-150	150А	<6,0 мА	Рис 2	Рисунок 1	М10	7000
ВИП3-32Б-200	200А	<6,0 мА	Рис 2	Рисунок 1	М10	7000
ВИП3-32С-06	6А	<4,0 мА	Рис 2	Рис 2	М4	650
ВИП3-32С-10	10А	<4,0 мА	Рисунок 1	Рис 2	М4	650
ВИП3-32С-20	20А	<10,0 мА	Рисунок 1	Рис 2	М4	1400
ВИП3-32С-50	50А	<10,0 мА	Рис 2	Рис 2	М6	3200

Электрическая схема:

Фильтр Эми низкого тока утечки трехфазный для упаковывая машинного оборудования 0

Механический размер (единица измерения: мм)

		А	Б	С	Е	Ф	г	ЧАС		Дж	К	л	М	Н	п	Вопрос
ВИП3-32Б	10А	120	100	50	130	153	60	115	Ф4 0	6	50	28	10	39	25	М4

	20А	120	100	50	130	151	60	115	Ф4 0	6	50	28	10	3	25	М4

	СОА	150	105	60	135	190	90	120	Ф4 0	6	50	35	15	31	52 5	М6

	100А	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	МБ

	150А	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	М10

	200А	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	М10

VIP3-32C	6А	96	80	42	105	131	50	95	Ф4 0	6	42	26	9	32	29 5	М4

	10А	96	80	42	105	130	50	95	Ф4 0	6	42	26	9	42	29 5	М4

	20А	120	100	50	130	151	60	115	Ф4 0	6	50	28	10	3	25	М4

	СОА	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	М6

Допуски		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

3-фазный 3-линейный фильтр электромагнитных помехТипичные области применения:

Приложения, требующие затухания высоких частот
Офисное оборудование высокой мощности
Офисное оборудование и оборудование для обработки данных

Вопросы-Ответы

О ВИП
В: вы производитель или торговая компания?
Shenzhen VIIP является производителем продукции EMI / EMC, расположенной в Шэньчжэне, провинция Гуандун, Китай.

О продуктах
Q: Какие сертификаты у вас есть для вашей продукции?
У нас есть CE ROHS FCC и так далее.
Q: Каков ваш MOQ?
Это зависит от различных предметов, у нас низкий минимальный объем заказа, потому что у нас есть большой склад для заказов на складе.
Q: Какие способы доставки вы поддерживаете для доставки?
Мы поддерживаем воздушные, морские и железнодорожные перевозки.

О заказе образца
В: Могу ли я заказать образец вашей продукции?
A: Да, мы предлагаем образцы продукции, в том числе смешанные образцы.
