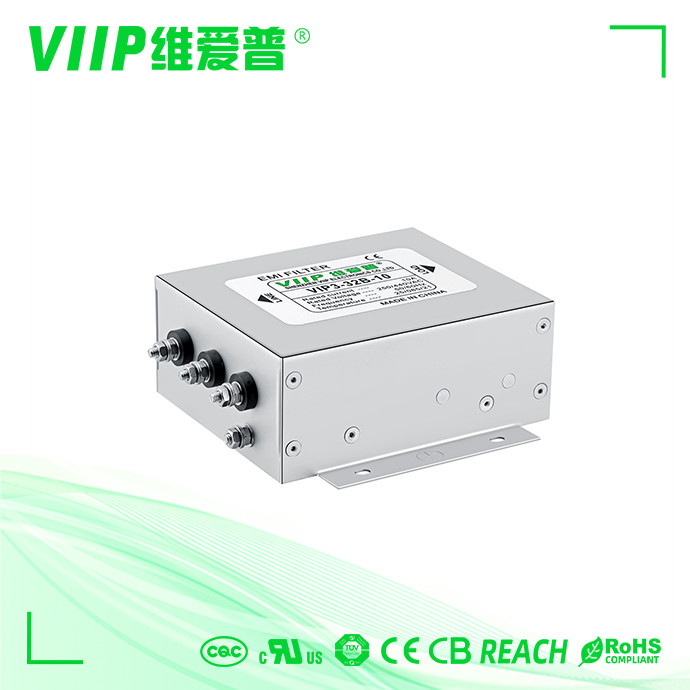

Шумовой фильтр нижних частот входного сигнала АК, фильтр ЭМИ 3 участков для инвертора

Наименование марки:	VIIP WeiAiPu
Номер модели:	ВИП3-31А-40
МОК:	1 шт.
цена:	Подлежит обсуждению
Подробная информация об упаковке:	333318
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE TUV UL CQC

Наименование товара:

3-ФАЗНЫЕ ЭМИ-ФИЛЬТРЫ ПЕРЕМЕННОГО ТОКА

Номинальное напряжение:

110/250 В переменного тока

Номинальный ток:

Минимальный заказ:

5 шт.

ЭМС-фильтр

Применение:

Электронное оборудование

Импеданс ввода:

МИНУТА 500VDC/100MOHM

Диапазон частот:

от 150 кГц до 30 ГГц

Температура хранения:

-40°C~+85°C

Положение:

Фильтр EMI

Частота работы:

50/60 Гц

Номинальная центральная частота:

50/60 Гц, 10 КГц ~ 30 МГц, 50/60 Гц ((МГц)

Размеры:

Разница в моделях

Порт:

Шэньчжэнь

Стиль окончания:

Плинты для сварки

Номинальный ток:

Различные

290 г-1000 г

Сопротивление изоляции:

≥ 100 МΩ

Соответствует требованиям Rohs:

Да, да.

Влажность:

≤ 95% RH

Поставка способности:

2000 шт в течение 10-15 дней

Выделить:

Фильтр помех нижних частот EMI

Инверторный фильтр помех нижних частот

40A 3-фазный фильтр электромагнитных помех

Описание продукта

АК шумовых фильтров фильтра нижних частот 3-фазный входной фильтр ЭМИ для инвертора

Описание:

1, номинальные токи от 0,5 до 2000А

2, высокая производительность затухания до 30 МГц

3, номинальное напряжение 440 В переменного тока для признания во всем мире

4, утверждения: CE, ROHS

Спецификация:

Предмет	VIIP 3-фазный 3-линейный фильтр электромагнитных помех
номер части	ВИП3-31А-40
Номинальное напряжение	250/440 В переменного тока, 50/60 Гц
Рабочая частота	от постоянного тока до 60 Гц
Номинальные токи	3~200А@40°С
Хипот Рейтинг	ЛЛ 2250 В постоянного тока
	ЛГ 2700В постоянного тока
Климатическая категория	-25°К~+85°К(25/85/21)
Дизайн, соответствующий	UL1283, CSA C22.2 № 8,
	МЭК/ЕН 60939,
	ЦКК ГБ 15288/ГБ 15287-2008
Воспламеняемость	УЛ 94В-0

Характеристики:

Деталь №	Номинальный ток [А]	250 В переменного тока/50 Гц при 20°C Ток утечки [мА]	Физические размеры	Электрические схемы	Терминалы	Вес [г]
ВИП3-31А-06	6А	<2,0 мА	Рисунок 1	Рисунок 1	М4	380
ВИП3-31А-10	10А	<2,0 мА	Рисунок 1	Рисунок 1	М4	510
ВИП3-31А-20	20А	<2,0 мА	Рисунок 1	Рисунок 1	М4	600
ВИП3-31А-30	30А	<2,0 мА	Рисунок 1	Рисунок 1	М6	640
ВИП3-31А-40	40А	<2,0 мА	Рисунок 1	Рисунок 1	М6	640
ВИП3-31А-50	50А	<3,0 мА	Рис 2	Рисунок 1	М6	1000
ВИП3-31А-80	80А	<7,0 мА	Рис 2	Рисунок 1	М8	3000
ВИП3-31А-100	100А	<7,0 мА	Рис 2	Рисунок 1	М8	3000
ВИП3-31А-150	150А	<7,0 мА	Рис 2	Рисунок 1	М10	3200
ВИП3-31А-200	200А	<7,0 мА	Рис 2	Рисунок 1	М10	3200

Электрическая схема:

Шумовой фильтр нижних частот входного сигнала АК, фильтр ЭМИ 3 участков для инвертора 0

Механический размер (единица измерения: мм)

	А	Б	С	Е	Ф	г	ЧАС	я	Дж	К	л	М	Н	п	Вопрос
6А	72	65	38	85	106	45	75	Φ4.0	6	40	26	12	42	22 5	М4

10А	72	65	38	85	106	45	75	Φ4.0	6	40	26	12	42	22 5	М4

20А	72	65	38	85	104	45	75	Φ4.0	6	40	26	12	3 3	22 5	М4

30А	96	80	42	105	137	50	95	Φ4.0	6	42	26	9	3 6	29 5	М6

40А	96	80	42	105	137	50	95	Φ4.0	6	42	26	9	36	29 5	М6

50А	120	100	50	130	160	60	115	Φ4.0	6	50	28	10	3 1	25	М6

80А	200	127	80	170	264	116	150	Ф6 0	9	70	50	20	9	46	М8

100А	200	127	80	170	264	116	150	Ф6 0	9	70	50	20	9	46	М8

150А	200	127	80	170	264	116	150	Ф6 0	9	70	50	20	48	46	М10

200А	200	127	80	170	263	116	150	Ф6 0	9	70	50	20	44	46	М10

толерантность	士1	±1	±1	土1	士1	士0 5	士0 5	士0 5	土0 5	士0 5	土0 5	士0 5	士0 5	±0 5

Приложения:

например, печатная машина

упаковочная машина

текстильное оборудование

промышленный кондиционер

UPS

медицинское оборудование

Наш сервис

Образец

Плата за образец: переговоры

Время выборки: 3~5 дней

Оплата

--- Условия оплаты: Western Union, T/T

--- Пожалуйста, не забудьте оставить правильную контактную информацию для доставки.
