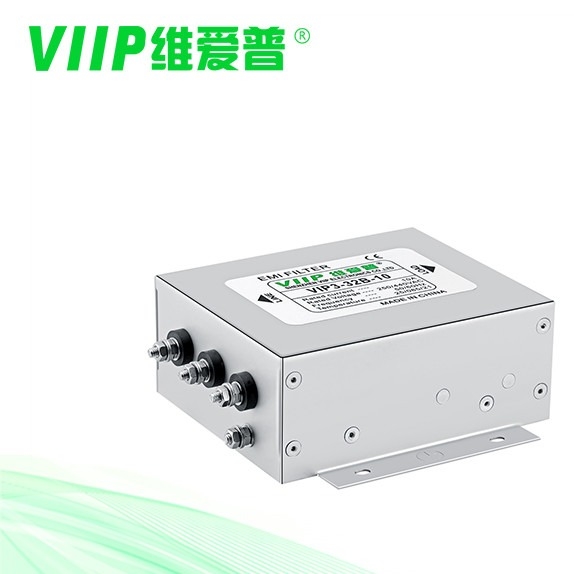

Защита информации 380В 440В фильтр ЭМИ 3 участков с винтом

Наименование марки:	VIIP WeiAiPu
Номер модели:	ВИП3-32Б-100
МОК:	1 шт.
цена:	Подлежит обсуждению
Подробная информация об упаковке:	333318
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE TUV UL CQC

Функция передачи:

Общее назначение

Номинальный ток:

Случай:

Металл

Наименование товара:

Синфазный фильтр EMI/RFI

Номинальная центральная частота:

50/60 Гц

Диапазон температур:

25/085/21

Импеданс ввода:

МИНУТА 500VDC/100MOHM

Диапазон частот:

от 150 кГц до 30 ГГц

Диапазон частот:

от 150 кГц до 30 ГГц

Температура хранения:

-40°C~+85°C

Положение:

Фильтр EMI

Частота работы:

50/60 Гц

Номинальная центральная частота:

50/60 Гц, 10 КГц ~ 30 МГц, 50/60 Гц ((МГц)

Размеры:

Разница в моделях

Порт:

Шэньчжэнь

Стиль окончания:

Плинты для сварки

Номинальный ток:

Различные

290 г-1000 г

Сопротивление изоляции:

≥ 100 МΩ

Соответствует требованиям Rohs:

Да, да.

Влажность:

≤ 95% RH

Поставка способности:

2000 шт в течение 10-15 дней

Выделить:

3-фазный фильтр электромагнитных помех 440 В

3-фазный фильтр электромагнитных помех 380 В

винтовой 3-фазный фильтр электромагнитных помех

Описание продукта

380В 440В фильтр ЭМИ 3 участков с терминалом блока для защиты информации

Описание:

подходит для трехфазного трехлинейного источника питания

компактная структура, простая и быстрая установка, особенно подходит для приложений с ограниченным пространством, очень экономичная

Спецификация

Предмет	3-фазный электромагнитный фильтр
Модель	ВИП3-32Б-100
Функция передачи	НЧ
Тип упаковки	Поверхностное крепление
Номинальная центральная частота	150К-30МГц
Вносимая потеря	60 ~ 90 дБ
Входное сопротивление	50 Ом
Номинальное напряжение	110В/250В
Номинальный ток	100А
Температура окружающей среды	40°С
Диапазон температур	25/085/21
Рабочая частота	50/60 Гц
Линия к строке	2250 В постоянного тока
Линия на землю	2700 В постоянного тока
Максимальный ток утечки	250 В переменного тока/60 Гц 0,8 мА Макс.
Минимальный заказ	1 шт
Приложения	Лазерное оборудование
ведущее время	5~15 рабочих дней

Подробнее:

Номинальный ток: 0,5-2000А

Дополнительные медицинские версии (тип H)

Наконечник для пайки, шпилька или клеммная колодка (более 250 А, это медный стержень)

Индивидуальные специальные версии по запросу

Подходит для трехфазного трехлинейного питания

Серия VIP3-32B представляет собой двухступенчатые высокопроизводительные трехфазные трехлинейные фильтры общего режима.

Серия VIP3-32C представляет собой двухкаскадные фильтры, включающие один общий режим и один дифференциальный режим с усиленным фильтрующим эффектом дифференциальных помех.

Отличный эффект фильтрации общего и дифференциального режима для помех от 10 кГц до 30 МГц

Версии высокого напряжения 520 В переменного тока или 690 В переменного тока опционально

Деталь №	Номинальный ток [А]	250 В переменного тока/50 Гц при 20°C Ток утечки [мА]	Физические размеры	Электрические схемы	Терминалы	Вес [г]
ВИП3-32Б-10	10А	<4,0 мА	Рис 2	Рисунок 1	М4	1400
ВИП3-32Б-20	20А	<4,0 мА	Рис 2	Рисунок 1	М4	1400
ВИП3-32Б-50	50А	<6,0 мА	Рис 2	Рисунок 1	М6	1600
ВИП3-32Б-100	100А	<6,0 мА	Рис 2	Рисунок 1	М8	3700
ВИП3-32Б-150	150А	<6,0 мА	Рис 2	Рисунок 1	М10	7000
ВИП3-32Б-200	200А	<6,0 мА	Рис 2	Рисунок 1	М10	7000
ВИП3-32С-06	6А	<4,0 мА	Рис 2	Рис 2	М4	650
ВИП3-32С-10	10А	<4,0 мА	Рисунок 1	Рис 2	М4	650
ВИП3-32С-20	20А	<10,0 мА	Рисунок 1	Рис 2	М4	1400
ВИП3-32С-50	50А	<10,0 мА	Рис 2	Рис 2	М6	3200

Электрическая схема:

Защита информации 380В 440В фильтр ЭМИ 3 участков с винтом 0

Механический размер (единица измерения: мм)

Защита информации 380В 440В фильтр ЭМИ 3 участков с винтом 1

		А	Б	С	Е	Ф	г	ЧАС	я	Дж	К	л	М	Н	п	Вопрос
ВИП3-32Б	10А	120	100	50	130	153	60	115	Φ4.0	6	50	28	10	39	25	М4

	20А	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	М4

	50А	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	М6

	100А	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	МБ

	150А	260	170	100	220	324	172	196	Φ8.0	12	90	65	30	46	63	М10

	200А	260	170	100	220	323	172	196	Φ8.0	12	90	65	30	42	63	М10

VIP3-32C	6А	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	М4

	10А	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	М4

	20А	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	М4

	50А	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	М6

толерантность		土1	土1	土1	土1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Приложения:

Широко используются все виды электрических блоков с типом подключения ⛛, таких как печатная машина, упаковочная машина, текстильное оборудование, промышленный кондиционер, ИБП, медицинское оборудование и т. д.

Вопросы-Ответы

О ВИП
В: вы производитель или торговая компания?
Shenzhen VIIP является производителем продукции EMI / EMC, расположенной в Шэньчжэне, провинция Гуандун, Китай.

О продуктах
Q: Какие сертификаты у вас есть для вашей продукции?
У нас есть CE ROHS FCC и так далее.
Q: Каков ваш MOQ?
Это зависит от различных предметов, у нас низкий минимальный объем заказа, потому что у нас есть большой склад для заказов на складе.
Q: Какие способы доставки вы поддерживаете для доставки?
Мы поддерживаем воздушные, морские и железнодорожные перевозки.

О заказе образца
В: Могу ли я заказать образец вашей продукции?
A: Да, мы предлагаем образцы продукции, в том числе смешанные образцы.
