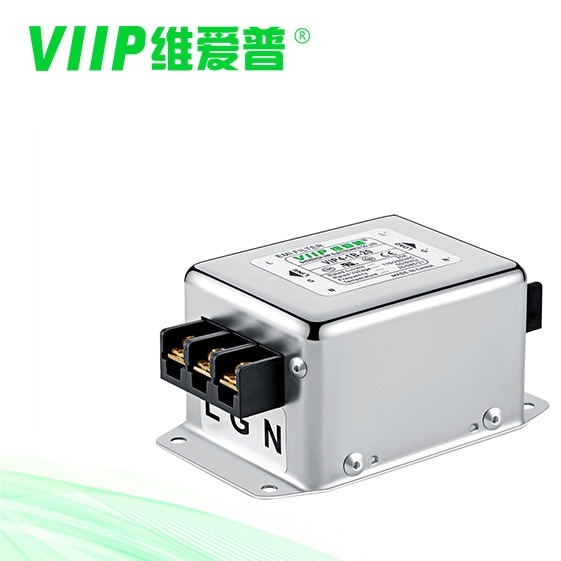

одиночная фаза фильтра ЭМИ единого режима 10КХЗ-30МХЗ для диагностического оборудования

Наименование марки:	VIIP WeiAiPu
Номер модели:	ВИП4-2Б-06
МОК:	1 шт.
цена:	Подлежит обсуждению
Подробная информация об упаковке:	333318
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE TUV UL CQC

Номинальный ток:

ЭМС-фильтр

Функция передачи:

Фильтр электромагнитных помех переменного тока

Номинальная центральная частота:

10 кГц ~ 30 МГц

Сертификация:

CE ROHS

Применение:

Военная техника

Импеданс ввода:

МИНУТА 500VDC/100MOHM

Диапазон частот:

от 150 кГц до 30 ГГц

Температура хранения:

-40°C~+85°C

Положение:

Фильтр EMI

Частота работы:

50/60 Гц

Номинальная центральная частота:

50/60 Гц, 10 КГц ~ 30 МГц, 50/60 Гц ((МГц)

Размеры:

Разница в моделях

Порт:

Шэньчжэнь

Стиль окончания:

Плинты для сварки

Номинальный ток:

Различные

290 г-1000 г

Сопротивление изоляции:

≥ 100 МΩ

Соответствует требованиям Rohs:

Да, да.

Влажность:

≤ 95% RH

Поставка способности:

2000 ПК в течение 10-15 дней

Выделить:

Фильтр электромагнитных помех общего режима 10 кГц

фильтр электромагнитных помех общего режима 30 МГц

однофазный фильтр электромагнитных помех диагностического оборудования

Описание продукта

10KHZ-30MHZ EMI фильтрует одиночную фазу единого режима для диагностического оборудования

VIP4-2B-03(B042W0910) ред. 4.0.pdf

10KHZ-30MHZ EMI фильтрует одиночную фазу единого режима для диагностического оборудованияКраткая информация:

Место происхождения	Китай
Номер модели	ВИП4-2Б-06
Входное сопротивление	50 Ом
япотеря вставки	30-100 дБ
Линия к строке	1760 В постоянного тока
Номинальная центральная частота	10 кГц ~ 30 МГц
Сертификат	ISO9001 CE ROHS cUL TUV
Рабочая частота	50/60 Гц
Диапазон температур	25/085/21

10KHZ-30MHZ EMI фильтрует одиночную фазу единого режима для диагностического оборудования Особенности и преимущества:

Более двух уровней фитинга.10 кГц一30 МГц широкополосная высокоэффективная фильтрация, особенно усиливает эффект низкочастотной фильтрации в диапазоне от 10 кГц до 150 кГц.

Разработан специально для перевозки военной техники через CE102 в GJB151A/152A.

10KHZ-30MHZ EMI фильтрует одиночную фазу единого режима для диагностического оборудования Характеристики:

одиночная фаза фильтра ЭМИ единого режима 10КХЗ-30МХЗ для диагностического оборудования 0

Таблицы

Деталь №	Номинальный ток [А]	250 В переменного тока/50 Гц при 20°C Ток утечки [мА]	Физические размеры	Электрические схемы	Терминалы			Вес [г]
Деталь №	Номинальный ток [А]	250 В переменного тока/50 Гц при 20°C Ток утечки [мА]	Физические размеры	Электрические схемы	винт	клеммная колодка	провода	Вес [г]
ВИП4-2А-01	1А	<0,5 мА	Рис 2	Рисунок 1	- - -	- - -	0	95
ВИП4-2А-03	3А	<0,5 мА	Рис 2	Рисунок 1	- - -	- - -	0	95
ВИП4-2А-06	6А	<0,5 мА	Рис 2	Рисунок 1	- - -	- - -	0	95
ВИП4-2А-10	10А	<1,0 мА	Рис4	Рисунок 1	- - -	0	- - -	170
ВИП4-2Б-06	6А	<1,0 мА	Рис4	Рис 2	М4	0	- - -	170
ВИП4-2Б-10	10А	<1,0 мА	Рис4	Рис 2	М4	0	- - -	170
ВИП4-2Б-20	20А	<1,0 мА	Рис4	Рис 2	М4	0	- - -	321
ВИП4-2Б-50	50А	<2,0 мА	Рис 5	Рис 2	М6	- - -	- - -	1400
ВИП4-2Б-100	100А	<2,0 мА	Рис 5	Рис 2	М6	- - -	- - -	2000 г.
ВИП4-2Б-200	200А	<2,0 мА	Рис 5	Рис 2	М8	- - -	- - -	3000
ВИП4-2С-01	1А	<0,5 мА	Рисунок 1	Рис 3	М10	- - -	0	65
ВИП4-2С-03	3А	<0,5 мА	Рис 2	Рис 3	М10	- - -	0	95
ВИП4-2С-06	6А	<1,0 мА	Рис4	Рис 3	М4	0	- - -	175
ВИП4-2С-10	10А	<1,0 мА	Рис4	Рис 3	М4	0	- - -	175
ВИП4-2С-20	20А	<1,0 мА	Рис 5	Рис 3	М4	- - -	- - -	600
ВИП4-2С-50	50А	<2,0 мА	Рис 5	Рис 3	М6	- - -	- - -	1600

ВОПРОСЫ-ОТВЕТЫ:
Q: Вы предлагаете индивидуальный продукт?
A: Да, мы можем разработать новую форму по вашему желанию, если вы можете предоставить нам образцы или чертежи и спецификации.

Q: Вы производитель ISO9001?
О: Да, мы являемся профессиональным производителем проектирования и производства фильтров электромагнитных помех с 2009 года.

Q: Как долго это время доставки?
A: Мы гарантируем быструю доставку.Как правило, для образцов требуется 2-5 дней;От 10 до 15 для небольших заказов, 15-25 дней для массового производства после получения предоплаты.Конкретное время доставки зависит от товаров и количества вашего заказа.Пожалуйста свяжитесь с нами
