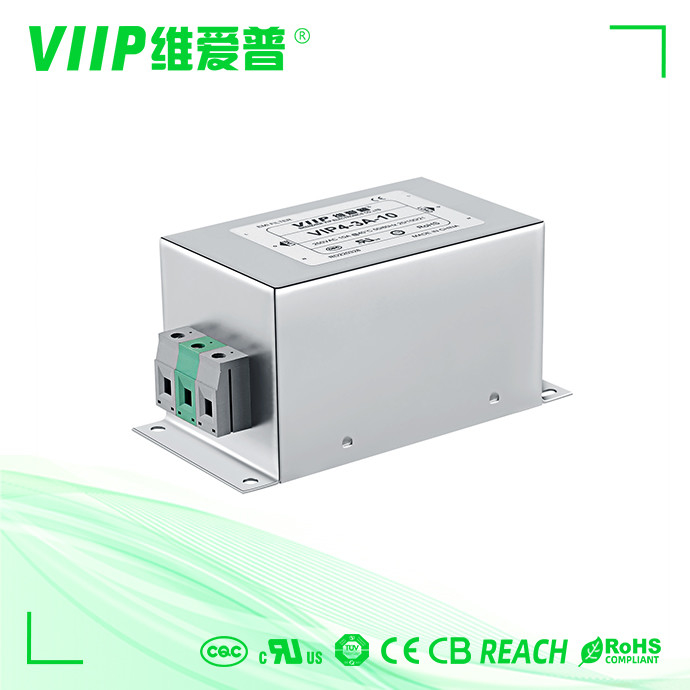

Name: Фильтры линии электропередач ЭМИ одиночной фазы для ИТ и сетевых систем
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-06
Price: 6.00 USD
Availability: InStock

Наименование марки:	VIIP WeiAiPu
Номер модели:	VIP4-1B-06
МОК:	1 шт.
цена:	Подлежит обсуждению
Подробная информация об упаковке:	333318
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE TUV UL CQC

Номинальный ток:

6А

Тип:

ЭМС-фильтр

Функция передачи:

Фильтр электромагнитных помех переменного тока

Номинальная центральная частота:

150 кГц ~ 30 МГц

Сертификация:

CE ROHS

Применение:

Медицинское оборудование

Импеданс ввода:

МИНУТА 500VDC/100MOHM

Импеданс ввода:

МИНУТА 500VDC/100MOHM

Диапазон частот:

от 150 кГц до 30 ГГц

Температура хранения:

-40°C~+85°C

Положение:

Фильтр EMI

Частота работы:

50/60 Гц

Номинальная центральная частота:

50/60 Гц, 10 КГц ~ 30 МГц, 50/60 Гц ((МГц)

Размеры:

Разница в моделях

Порт:

Шэньчжэнь

Стиль окончания:

Плинты для сварки

Номинальный ток:

Различные

Вес:

290 г-1000 г

Сопротивление изоляции:

≥ 100 МΩ

Соответствует требованиям Rohs:

Да, да.

Влажность:

≤ 95% RH

Поставка способности:

2000 ПК в течение 10-15 дней

Выделить:

Фильтры линии электропередачи EMC EMI

фильтры линии электропередач EMI 6A

однофазный фильтр EMI 150 кГц

Описание продукта

Высокоэффективные однофазные сетевые фильтры электромагнитных помех общего назначения

Высокоэффективные однофазные сетевые фильтры электромагнитных помех общего назначенияКраткая информация:

Место происхождения	Китай
Номер модели	ВИП4-1Б-06
Входное сопротивление	50 Ом
япотеря вставки	30-100 дБ
Линия к строке	1760 В постоянного тока
Номинальная центральная частота	10 кГц ~ 30 МГц
Сертификат	ISO9001 CE ROHS TUV
Рабочая частота	50/60 Гц
Диапазон температур	25/085/21

Особенности и преимущества дляОднофазный электромагнитный фильтр переменного тока:

150 кГц一30 МГц широкополосная высокоэффективная фильтрация, особенно усиливает эффект низкочастотной фильтрации в диапазоне от 10 кГц до 150 кГц.

Разработан специально для перевозки военной техники через CE102 в GJB151A/152A.

Технические характеристики однофазного электромагнитного фильтра переменного тока:

Фильтры линии электропередач ЭМИ одиночной фазы для ИТ и сетевых систем 0

Фильтры линии электропередач ЭМИ одиночной фазы для ИТ и сетевых систем 1

Таблицы высокопроизводительных однофазных сетевых фильтров EMI общего назначения

Деталь №	Номинальный ток [А]	250 В переменного тока/50 Гц при 20°C Ток утечки [мА]	Физические размеры	Электрические схемы	Терминалы			Вес [г]
Деталь №	Номинальный ток [А]	250 В переменного тока/50 Гц при 20°C Ток утечки [мА]	Физические размеры	Электрические схемы	винт	клеммная колодка	провода	Вес [г]
ВИП1-1А-01	1А	<0,5 мА	Рисунок 1	Рисунок 1	- - -	- - -	0	65
ВИП1-1А-03	3А	<0,5 мА	Рисунок 1	Рисунок 1	- - -	- - -	0	65
ВИП1-1А-06	6А	<0,5 мА	Рисунок 1	Рисунок 1	- - -	- - -	0	65
ВИП1-1А-10	10А	<0,5 мА	Рис 2	Рисунок 1	- - -	0	- - -	75
ВИП4-1Б-06	6А	<1,0 мА	Рис. 3/Рис. 4	Рис 2	М4	0	- - -	140
ВИП4-1Б-10	10А	<1,0 мА	Рис. 3/Рис. 4	Рис 2	М4	0	- - -	170
ВИП4-1Б-20	20А	<1,0 мА	Рис. 3/Рис. 4	Рис 2	М4	0	- - -	170
ВИП4-1Б-30	30А	<1,0 мА	Рис 5	Рис 2	М6	- - -	- - -	320
ВИП4-1Б-50	СОА	<2,0 мА	Рис 5	Рис 2	М6	- - -	- - -	600
ВИП4-1Б-100	100А	<2,0 мА	Рис 5	Рис 2	М8	- - -	- - -	1380
ВИП4-1Б-150	150А	<2,0 мА	Рис 5	Рис 2	М10	- - -	- - -	1900 г.
ВИП4-1Б-200	200А	<2,0 мА	Рис 5	Рис 2	М10	- - -	- - -	1900 г.

		А	Б	С	Д	Е	Ф	г	ЧАС		К	л	М	Н	п	Вопрос
VIP4-1B		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	6А								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	9	3.4	15,5	М4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	10А								---
		51	51	29	86	---	86	63	---	Φ4,5	25	10	22	3.4	15,5	М4
									---
		51	51	29	73	---	73	63	---	Φ4,5	25	10	22	---	15,5	6,3*0,8
	20А
		51	51	29	84	---	84	63	---	Φ4,5	25	20	8,5	2,5	---	М4

	30А	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	М6

	50А	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	М6

	100А	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	М8

	150А	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4,8	М10

	200А	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	М10

Допуски		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
