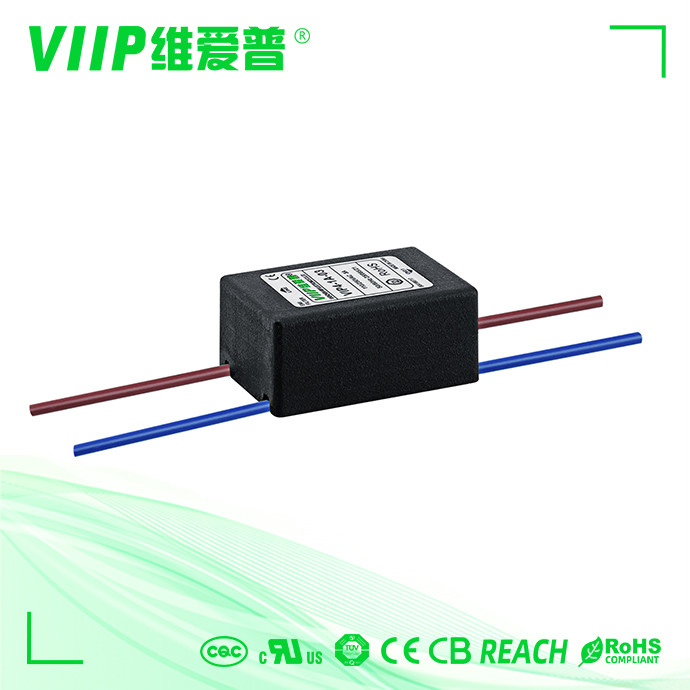

Name: линия фильтр AC запирающего фильтра EMI 30-100dB этапа 30A одно Emi
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-30
Price: 14.05 USD
Availability: InStock

Наименование марки:	VIIP
Номер модели:	VIP4-1B-30
МОК:	оборотный
цена:	Подлежит обсуждению
Подробная информация об упаковке:	333318
Условия оплаты:	T/T, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE TUV UL ROHS REACH

Номинальный ток:

30А

Тип:

Фильтр подавления электромагнитных помех

Сертификация:

CE ROHS

Строка к строке:

1450 В постоянного тока

Заявление:

Электронное оборудование

Тип упаковки:

Поверхностное крепление

Поставка способности:

2000 ПК в течение 10-15 дней

Выделить:

запирающий фильтр EMI этапа 30A одно

линия фильтр AC 100dB Emi

запирающий фильтр 30dB EMI 30A

Описание продукта

Запирающий фильтр EMI 30 амперов, фильтр электромагнитного взаимодействия

Быстрая деталь:

Место происхождения	Китай
Номер модели	VIP4-1B-30
Входное комплексное сопротивление	50Ω
Вносимая потеря	30-100dB
Линия - - линия	1760VDC
Номинальная разбивочная частота	150KHZ~30MHZ
Сертификат	ISO9001 cUL TUV CE ROHS
Равочая частота	50/60HZ
Диапазон температур	25 / 085/21

Фильтры одного единого режима этапа с превосходным аффектом. Общецелевые фильтры AC с хорошим проведением амортизации на диапазон изменения частот 150khz-30Mhz

Приводит фильтра emi одиночной фазы:

Номер детали.	Расклассифицированное настоящее [a]	250VAC/50Hz @ 20C Утечка настоящая [мамы]	Физические измерения	Электрические схемы	Терминалы			Вес [g]
Номер детали.	Расклассифицированное настоящее [a]	250VAC/50Hz @ 20C Утечка настоящая [мамы]	Физические измерения	Электрические схемы	винт	терминальный блок	провода	Вес [g]
VIP4-1A-01	1A	<0>	Смоква 1	Смоква 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	Смоква 1	Смоква 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	Смоква 1	Смоква 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0>	Смоква 2	Смоква 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Смоква 3/Fig4	Смоква 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Смоква 3/Fig4	Смоква 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Смоква 3/Fig4	Смоква 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Смоква 5	Смоква 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2>	Смоква 5	Смоква 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Смоква 5	Смоква 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Смоква 5	Смоква 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Смоква 5	Смоква 2	M10	- - -	- - -	1900

Электрическая схема:

линия фильтр AC запирающего фильтра EMI 30-100dB этапа 30A одно Emi 0

Механический размер (блок: mm)

			B	C	D	E	F	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3,4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4,8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4,4	M10

Допуски		±1	±1	土 1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Применения:

1. Электрический и радиотехническая аппаратура

2. Медицинское оборудование

3. Оборудование Datacom

4. Оборудование автоматизации работы офиса

Тэги:
