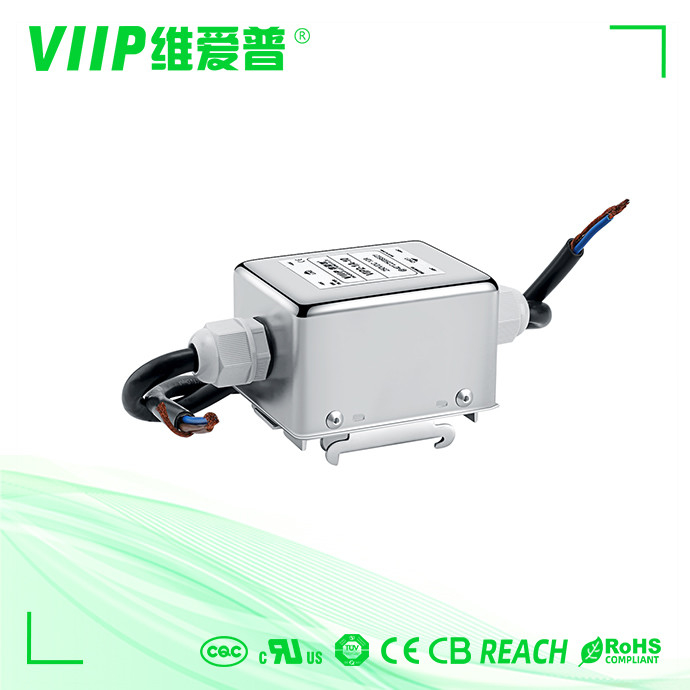

Name: Фильтры EMI 50A DC электропитания переключателя 2250VDC 150Khz-30Mhz
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP2-1B-50
Price: 14.05 USD
Availability: InStock

Наименование марки:	VIIP
Номер модели:	VIP2-1B-50
МОК:	100 ПК
цена:	Подлежит обсуждению
Подробная информация об упаковке:	333318
Условия оплаты:	T/T, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE TUV UL ROHS REACH

Функция передачи:

ЭМИ-ФИЛЬТР ПОСТОЯННОГО ТОКА

Номинальное напряжение:

0-250 В постоянного тока

Текущий:

1А

Заявление:

Оборудование постоянного тока

Поставка способности:

2000 ПК в течение 10-15 дней

Выделить:

Фильтр электропитания dc 2250VDC

Фильтры EMI 50A DC 2250VDC

EMI DC 30Mhz фильтрует 50A

Описание продукта

Переключатель питания DC power line Фильтр шума emi filter 50A

Краткая информация:

Номер модели	ВИП2-1Б-50
Место происхождения	Китай
Функция передачи	НЧ
Испытательное напряжение	ОКРУГ КОЛУМБИЯ
Кейс	Металлический корпус
Заявление	Переключатель питания, обмен SPC и другое электрическое устройство постоянного тока

Описание

Фильтры постоянного тока общего назначения с хорошими характеристиками затухания в диапазоне частот 150–30 МГц.

НОМЕР ДЕТАЛИ: VIP2-1B-50

ХАРАКТЕРИСТИКИ:

(1) НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ....................................... 0-380 В постоянного тока

(2) ТЕКУЩИЙ РЕЙТИНГ: ...............................................

ПРИ 380 В пост. тока ..... 50 А СКЗ Макс.

(3) РАБОЧАЯ ЧАСТОТА: 0-400 Гц

(4) РЕЙТИНГ HIPOT (НА ОДНУ МИНУТУ)

ЛИНИЯ НА ЗЕМЛЮ 2250 В постоянного тока

B.ЛИНИЯ К ЛИНИИ ....... 500 В постоянного тока

(5) IR: 100 МОм ПРИ 500 В постоянного тока ЛЮБОЙ ВХОД ИЛИ ВЫХОД НА ЗЕМЛЮ

(6) ТЕМПЕРАТУРНЫЙ ДИАПАЗОН: -25"C -+85"C

Характеристики:

Деталь №	Номинальный ток [А]	Физические размеры	Электрические схемы	Терминалы			Вес [г]
ВИП2-2А-01	1А	Рисунок 1	Рисунок 1	- - -	- - -	0	95
ВИП2-2А-03	3А	Рисунок 1	Рисунок 1	- - -	- - -	0	95
ВИП2-2А-06	6А	Рис. 1/Рис. 2	Рисунок 1	- - -	0	0	95/175
ВИП2-2А-10	10А	Рис 2	Рисунок 1	- - -	0	- - -	175
ВИП2-2Б-20	20А	Рис.3	Рис.2	М4	- - -	- - -	320
ВИП2-2Б-30	30	Рис.3	Рис.2	М6	- - -	- - -	320
ВИП2-2Б-50	50	Рис.4	Рис.2	М6	- - -	- - -	1400
ВИП2-2Б-100	100А	Рис.4	Рис.2	М8	- - -	- - -	2000 г.

Терминал:

Фильтры EMI 50A DC электропитания переключателя 2250VDC 150Khz-30Mhz 0

Номинальное напряжение	0-250 В постоянного тока		Номинальный ток: ИК		0.5А-300А
Испытательное напряжение	ОКРУГ КОЛУМБИЯ		Климатическая категория		25.085.21 (-25°C/+85°C влажное тепловое испытание в течение 21 дня)

Электрические схемы

Фильтры EMI 50A DC электропитания переключателя 2250VDC 150Khz-30Mhz 1

Механический размер (единица измерения: мм)

Фильтры EMI 50A DC электропитания переключателя 2250VDC 150Khz-30Mhz 2

	А	Б	С	Д	Е	Ф	грамм	ЧАС	я	Дж	К	л	М	Н	Вопрос
1А	51	33	29	70	--	351	60	--	Φ4,5	--	20	9	19	--	--

3А	51	33	29	70	--	351	60	--	Φ4,5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4,5	--	20	9	19	--	--
6А
	51	51	29	73		73	63		Φ4,5	--	25	10	22	15,5	6 3*0 8

10А	51	51	29	73	--	73	63	--	Φ4,5	--	25	10	22	15,5

20А	73	56	45	97	--	105	87	--	Φ4.8	--	24	28,5	12	3.3	М4

30А	73	56	45	97	--	114	87	--	Φ4.8	--	24	28,5	12	3,6	М6

50А	150	105	60	--	135	190	90	120	Φ4.0	6	50	35	15	3.1	М6

100А	200	127	80	--	170	264	116	150	Φ6.0	9	70	50	30	9	М8

толерантность	土1	土1	土1	士1	土1	土1	±1	土0 5	士1	±1	0 5	土0 5	士0 5		士0 5

Приложения:

Переключатель питания, обмен SPC и другое электрическое устройство постоянного тока

Фильтры EMI 50A DC электропитания переключателя 2250VDC 150Khz-30Mhz 3
